Что такое топографическая съемка участка

Разработка актуальных планов, карт, схем, отображающих плановое и высотное расположение объектов на местности, выполняется на основании пространственных измерений угловых, линейных расстояний, выполненных посредством высокоточных геодезических приборов – нивелира, сканера, тахеометра. Нашей компанией «СГИ» производится топографическая съемка земельного участка различной сложности для подготовки чертежей любого масштаба и назначения, в том числе:

  • геоподосновы для планирования территорий, проектирования зданий, сооружений;
  • для трассирования автомобильных и железных дорог;
  • для ландшафтного проектирования, вертикальной планировки территории;
  • для газификации, прокладки водопровода, теплотрасс;
  • для выполнения расчетов объема навальных грузов, перемещаемого грунта (при выравнивании стройплощадки);
  • для целей реставрации и реконструкции исторических зданий, в том числе фасадная съемка;
  • для целей контроля качества земляных, строительно-монтажных работ (контрольно-исполнительная съемка);
  • для целей ведения сельского, паркового, лесного хозяйства, включая создание дендроплана.

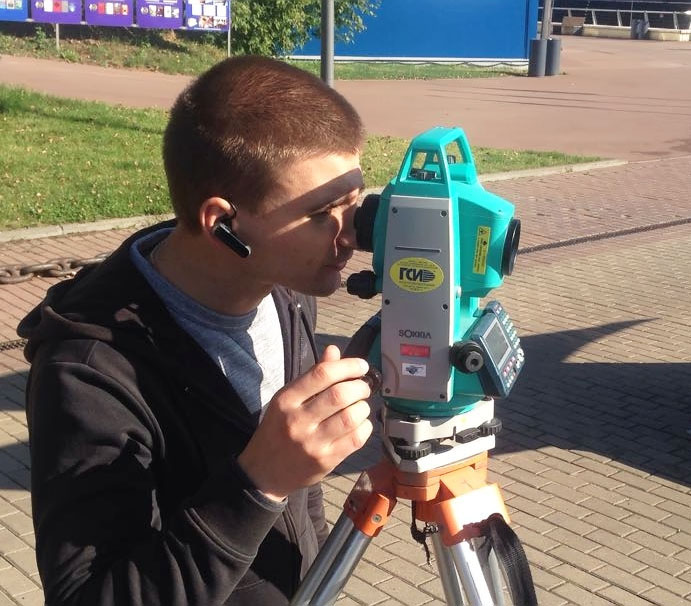

Топографическая съемка местности

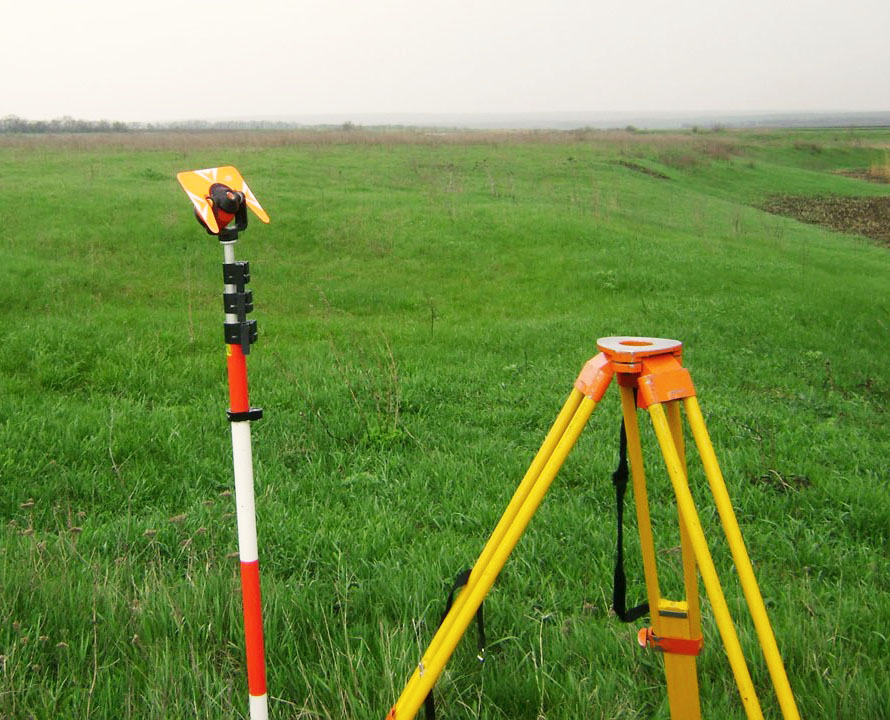

Топографическая съемка участка

Виды топосъемки участка

Современная геодезия характеризуется применением весьма обширного спектра способов и методов получения информации о земной поверхности, расположенных на ней объектах. По типу применяемых геодезических приборов топосъемка участка может быть тахеометрической, буссельной, гидролокационной, фототопографической (стереотопографическая, аэрофотосъемка, цифровая съемка), Некоторые виды топосъемки в настоящее время практически не применяются (мензульная, теодолитная).

Чаще всего нами выполняются следующие наземные виды топографических съемок: плановые (горизонтальные), высотные, комбинированные. Классический способ заключается в разбивке съемочных геодезических сетей путем установки марок и реперов, дальнейшего выполнения пространственных измерений расстояний до характерных точек электронным тахеометром. При невозможности проведения непосредственных замеров мы применяем способ геодезической засечки. В этом случае точность определения расстояний, координат обеспечивается применением математических формул и расчетов.

При работе в труднодоступных местах, на территории большой площади (протяженности), резкопересеченной местности топографическая съемка земельного участка выполняется нами с квадрокоптера (дрона) установленной на его борту фотокамерой (либо лазерным сканером); наличие навигационной системы (GPS, ГЛОНАСС) обеспечивает точность при определении полярных координат. Для получения совмещаемости снимков, мы программируем дрон таким образом, чтобы траектория его движения «покрывала» весь интересующий участок, а снимки частично перекрывали друг друга. Высота и координаты каждой точки, в которой выполнен снимок, фиксируются электронным устройством. Сохраненные в памяти электронного блока параметры обрабатываются посредством компьютерных программ, что гарантирует высокую точность изображения. Применяемые нашими специалистами фотограмметрические методы получения и обработки информации об участке обеспечивают высокую скорость подготовки топографической документации.

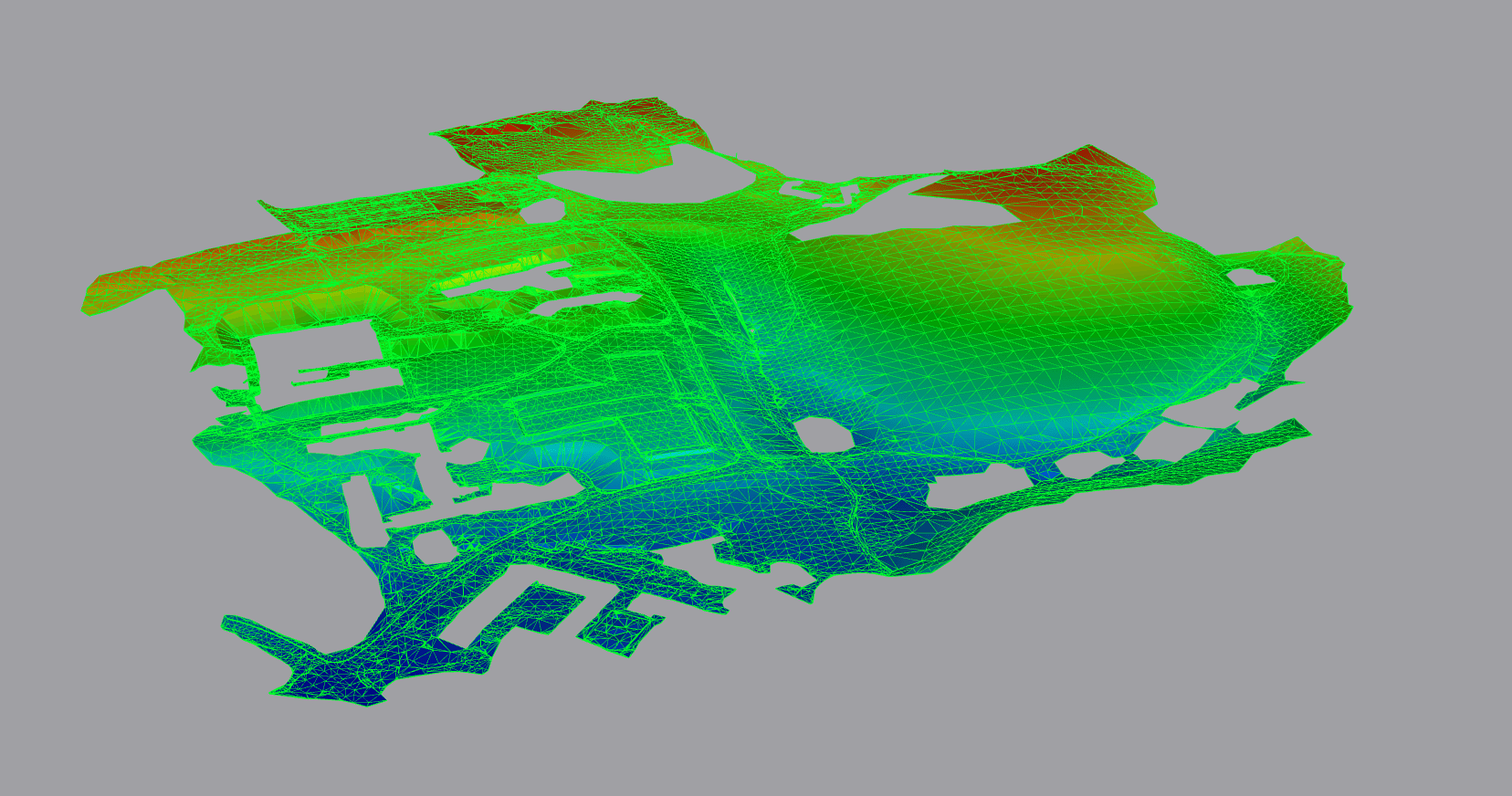

ВНИМАНИЕ! По итогам геодезической съемки, кроме изображения в плоской прямоугольной системе координат, при необходимости разрабатывается 3D модель участка с расположенными на нем объектами, что обеспечивает необходимую в проектировании визуализацию.

Скидки до 10%

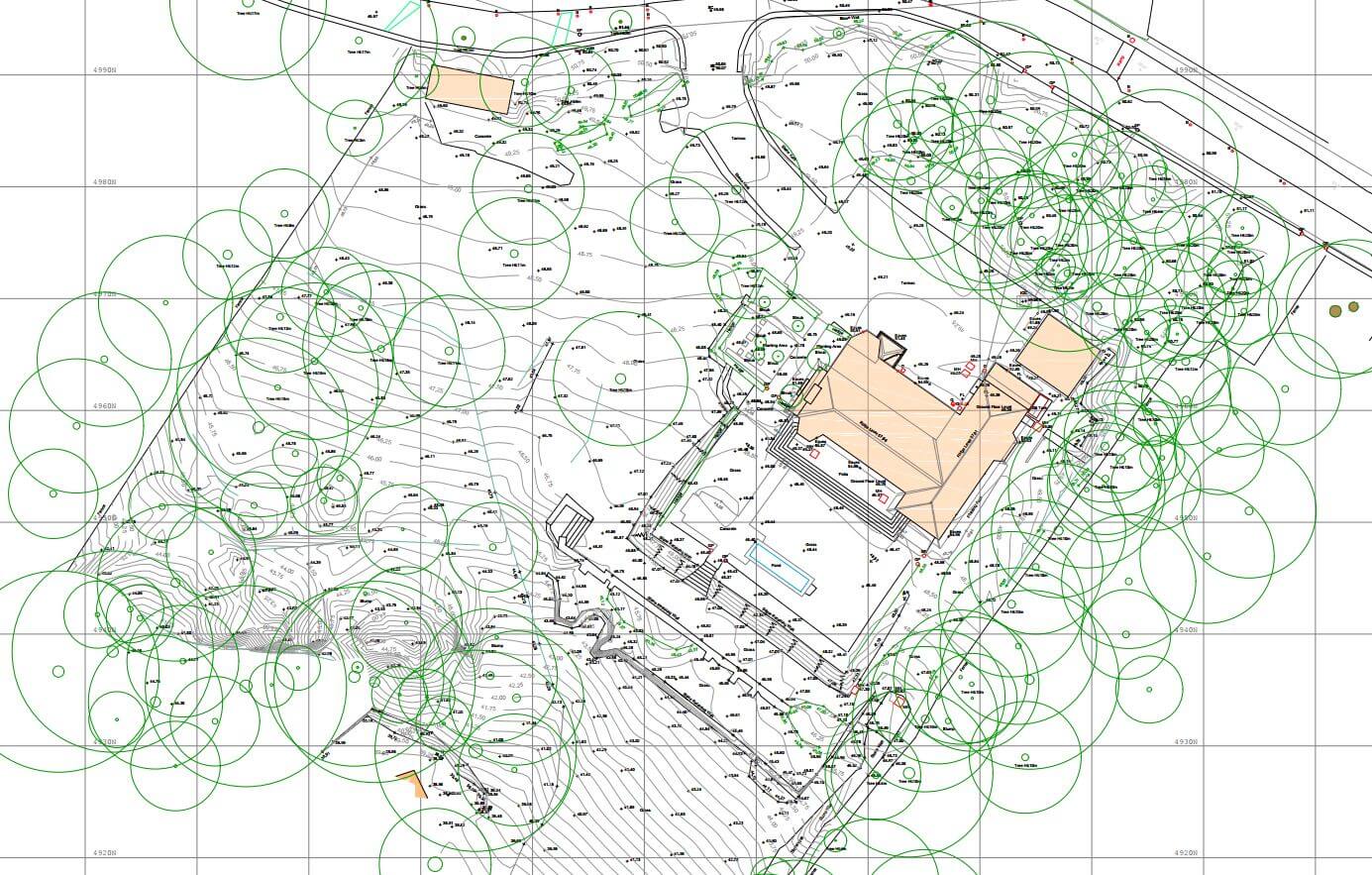

Детализация и масштаб топоплана

Требования к точности, детализации изображения задаются заказчиком и зависят от назначения топосъемки. К примеру, когда важны координаты, конфигурация только границ участка (правоустанавливающие документы на землю, вынос границ, межевание), то топосъемка земельного участка выполняется без учета ситуации, рельефа. В этом случае мы готовим топоплан масштаба 1:500. «Пятисотку» нам заказывают также для целей строительства зданий, сооружений, включая линейные, гидротехнические объекты. В этом случае топоплан содержит обширную информацию о территории

  1. форме рельефа;
  2. расположении капитальных строений, временных сооружений;
  3. наземных, подземных коммуникаций;
  4. дорог, тротуаров, оград, колодцев, столбов;
  5. зеленых насаждений (необходимо для получения порубочного листа, расчета компенсационных выплат).

ВАЖНО! Топоплан может быть разделен на несколько совмещаемых между собой чертежей при обилии подлежащих отображению условных обозначений. К примеру, на одном изображается рельеф, на другом – капитальные сооружения, на третьем – инженерные сети, коммуникации.

Топографическая съемка земельного участка - цена в Москве и области

Вид работ Маштаб Цена, руб
До 15 соток 1 : 500 9 500
16 соток 1 : 500 10 000
17 соток 1 : 500 10 500
18 соток 1 : 500 11 000
19 соток 1 : 500 11 500

Более крупный масштаб мы выбираем для ландшафтного проектирования (1:200, 1:100), исполнительной съемки строительно-монтажного процесса.

Мелкое масштабирование (1:1000, 1:2000 и мельче) наши геодезисты используют при проведении изысканий для генерального планирования городов, поселков, проектирования крупных промышленных объектов, аэродромов, портов.

Инженерами нашей компании «СГИ» для любых целей заказчика выполняется топографическая съемка земельного участка, цена на которую зависит от сложности, объема работ, требований к отчетной документации. Мы работаем на участках любого размера в Москве, Московской области, других регионах страны. При выполнении изысканий мы выбираем оптимальные варианты выполнения топосъемки, что зачастую позволяет снизить стоимость наших услуг.

Схема нашей работы

Вы оставляете заявку

Консультация по телефону

ТЗ и согласование

Договор

Проведение работ

Сдача работ
